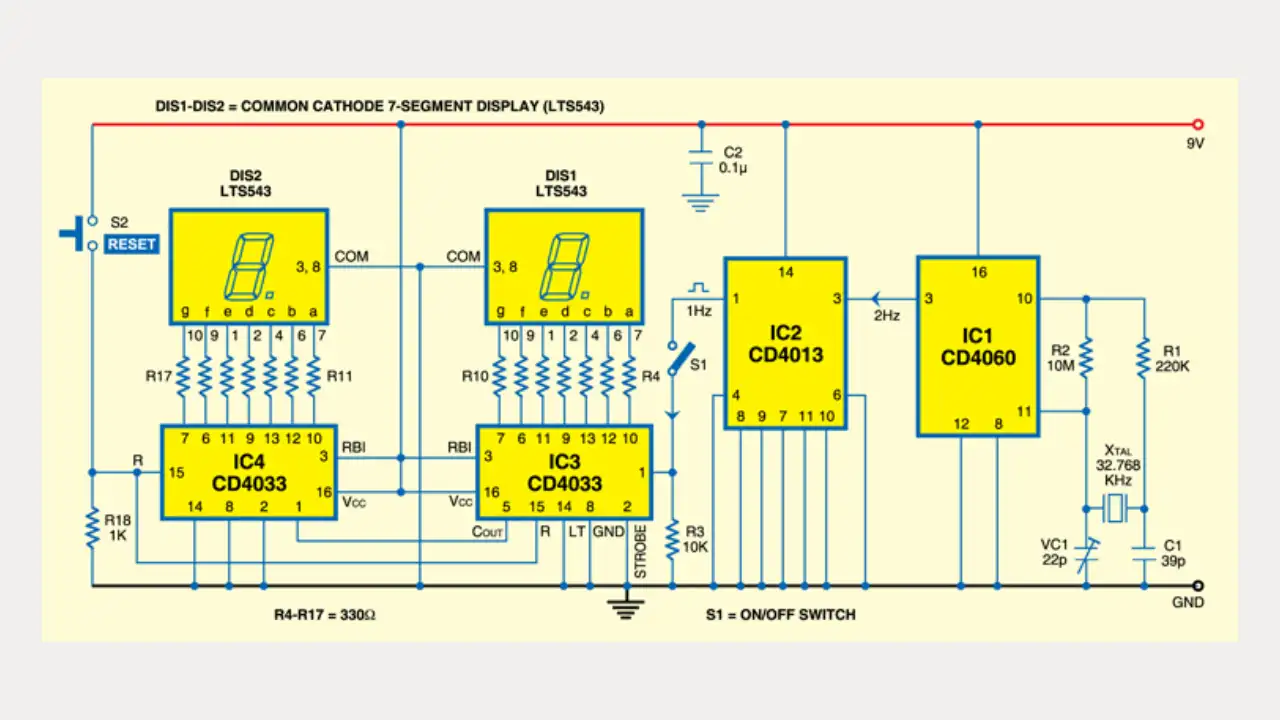

Skema Rangkaian Stopwatch Sederhana

Rangkaian stopwatch sederhana adalah sebuah perangkat elektronik yang dirancang untuk menghitung waktu dengan akurasi tinggi.

Dalam artikel ini, kita akan membahas skema rangkaian stopwatch sederhana yang dapat menghitung waktu hingga 99 detik.

Rangkaian ini menggunakan komponen seperti CD4060, CD4013, CD4033, LTS543, serta beberapa komponen diskrit lainnya. Mari kita jelajahi skema rangkaian ini langkah demi langkah.

Stopwatch adalah alat yang digunakan untuk mengukur waktu dengan presisi tinggi. Dalam berbagai kegiatan seperti olahraga, lomba, atau eksperimen ilmiah, pengukuran waktu yang akurat sangatlah penting.

Rangkaian skema stopwatch sederhana ini dapat menjadi solusi praktis bagi Anda yang membutuhkan alat penghitung waktu yang handal.

Komponen Rangkaian Stopwatch Sederhana

Rangkaian stopwatch sederhana terdiri dari beberapa komponen utama, antara lain:

• IC CD4060 (IC1): Merupakan pembagi tingkatan 14-bit dan bagian osilator.
• IC CD4013 (IC2): Berfungsi untuk mengkonversi sinyal 2 Hz menjadi 1 Hz.
• IC CD4033 (IC3 dan IC4): Digunakan untuk menampilkan waktu pada display tujuh segmen.
• LTS543: Merupakan display tujuh segmen yang menampilkan waktu dalam angka.

Selain itu, terdapat juga komponen diskrit lainnya yang mendukung kinerja rangkaian ini.

Prinsip Kerja Rangkaian Stopwatch Sederhana

Prinsip kerja rangkaian stopwatch sederhana ini cukup sederhana. Berikut adalah langkah-langkahnya:

1. Sebuah osilator kristal yang dikendalikan menghasilkan pulsa dengan frekuensi 1 Hz.
2. Sinyal 2 Hz dari IC CD4060 (IC1) diumpankan ke IC CD4013 (IC2).
3. IC CD4013 (IC2) mengkonversi sinyal 2 Hz menjadi 1 Hz.
4. Output dari IC CD4013 (IC2) diumpankan ke IC CD4033 (IC3) melalui switch S1.
5. Pin 5 dari IC CD4033 (IC3) terhubung ke pin 1 dari CD4033 (IC4) untuk penghitungan lebih lanjut.
6. IC CD4033 (IC3) dan IC CD4033 (IC4) mengemudi bersama-sama display tujuh segmen (DIS1 dan DIS2) untuk menampilkan waktu hingga 99 detik.
7. Saklar S1 digunakan untuk memulai dan menghentikan penghitungan waktu.
8. Tombol reset S2 dapat digunakan untuk mereset hitungan waktu ke nol.

Langkah-langkah Penggunaan

Berikut adalah langkah-langkah penggunaan rangkaian stopwatch sederhana ini:

1. Sambungkan power supply 9V ke rangkaian stopwatch sederhana.
2. Reset display dengan menekan sesaat tombol reset S2. Layar akan menampilkan ’00’.
3. Mulai menghitung waktu dengan menggeser saklar S1 ke posisi ‘on’.
4. Saat acara atau lomba selesai, geser saklar S1 ke posisi ‘off’.
5. Waktu yang ditampilkan pada display adalah waktu untuk acara atau lomba tersebut.

Kesimpulan

Rangkaian stopwatch sederhana merupakan solusi praktis untuk menghitung waktu dengan akurasi tinggi. Dengan menggunakan komponen seperti CD4060, CD4013, CD4033, LTS543, dan beberapa komponen diskrit, Anda dapat merakit rangkaian ini dengan mudah. Selain itu, penggunaannya pun cukup sederhana dan dapat diandalkan. Dengan rangkaian ini, Anda dapat mengukur waktu dengan tepat dalam berbagai kegiatan sehari-hari.

FAQs (Pertanyaan Umum)

1. Apakah skema rangkaian ini membutuhkan pengetahuan elektronik yang mendalam?
   • Tidak, skema rangkaian ini dirancang agar mudah dipahami dan diimplementasikan. Meskipun demikian, pengetahuan dasar tentang elektronika akan membantu Anda dalam merakitnya.
2. Bisakah saya menggunakan power supply dengan voltase yang berbeda?
   • Disarankan untuk menggunakan power supply dengan voltase 9V, sesuai dengan spesifikasi rangkaian. Penggunaan voltase yang berbeda dapat mempengaruhi kinerja rangkaian.
3. Apakah rangkaian ini hanya dapat menghitung waktu hingga 99 detik?
   • Ya, rangkaian ini dirancang khusus untuk menghitung waktu hingga 99 detik. Jika Anda membutuhkan penghitungan waktu yang lebih lama, Anda dapat mengganti komponen dengan spesifikasi yang sesuai.
4. Apakah rangkaian ini cocok untuk penggunaan profesional?
   • Rangkaian ini cocok untuk penggunaan sehari-hari, seperti dalam olahraga atau lomba. Namun, untuk penggunaan profesional dengan kebutuhan akurasi yang lebih tinggi, mungkin diperlukan rangkaian yang lebih canggih.
5. Apakah rangkaian ini dapat digunakan dalam keadaan yang tidak stabil?
   • Rangkaian ini dirancang untuk digunakan dalam keadaan yang stabil. Kondisi lingkungan yang tidak stabil atau perubahan suhu yang drastis dapat mempengaruhi kinerja rangkaian.
